VX25 和 TS 8 并联柜系统和 SE 独立式机柜系统的特点在于其独特设计的框架型材。 内部安装可在 2 个安装平面上进行,从而保证了控制柜内空间的充分利用。VX25 大型机柜系统的突出之处还在于完全对称的框架结构,简化且一致的并柜技术,极大降低了复杂性,可适用于所有应用。
材质为钢板的并联柜系统 TS 8 ,以其在宽度和高度方向对 称的型材结构显著提升了机柜内部空间,使其内部装配更加简便。从而确保了在所有 方向的并柜可行性。此外内置的所有机柜平板件的自动电势平衡和三层的表处理工艺 提供了高安全性。
材料
箱体架:钢板,1.5 mm
顶盖:钢板,1.5 mm
门:钢板,2.0 mm
后壁:钢板, 1.5 mm
底板:钢板,1.5 mm
安装板:钢板,3.0 mm
表面
箱体架:浸涂底漆
门、顶盖和后壁:浸涂底漆,外经粉末涂层 ,织纹
安装板和底板:镀锌
颜色
RAL 7035
供货范围
箱体架
门
单门机柜的门铰链在右侧,可以换到左侧
顶板
后壁
4 个运输吊环
锁:3 mm 双齿
底板
安装板
2 个 TS 冲孔轨 18 x 38 mm
防护等级 IP,符合 EN 60 529 标准
IP 55
防护等级 NEMA
NEMA 1
NEMA 12
机型检定符合 UL 50E 认证标准
类型 1
类型 12
IK 编码
IK09
门数
2
基本材料
钢板
包装单元
1 件
净重
144.495 kg
毛重
152.3 kg
EAN
4028177486324
ECLASS 8.0
27180101
产品描述

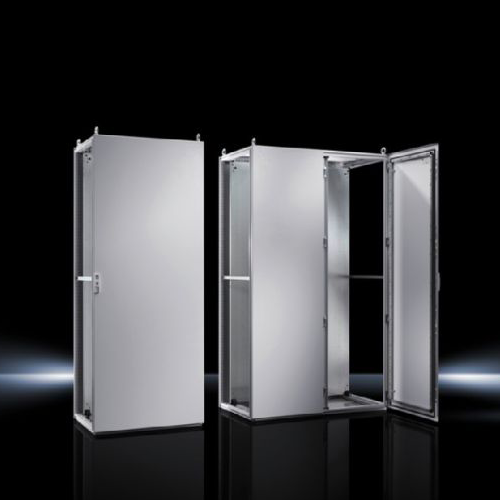

TS 并柜系统,宽高深:1000x2000x400 mm,钢板,带安装板,前双门
